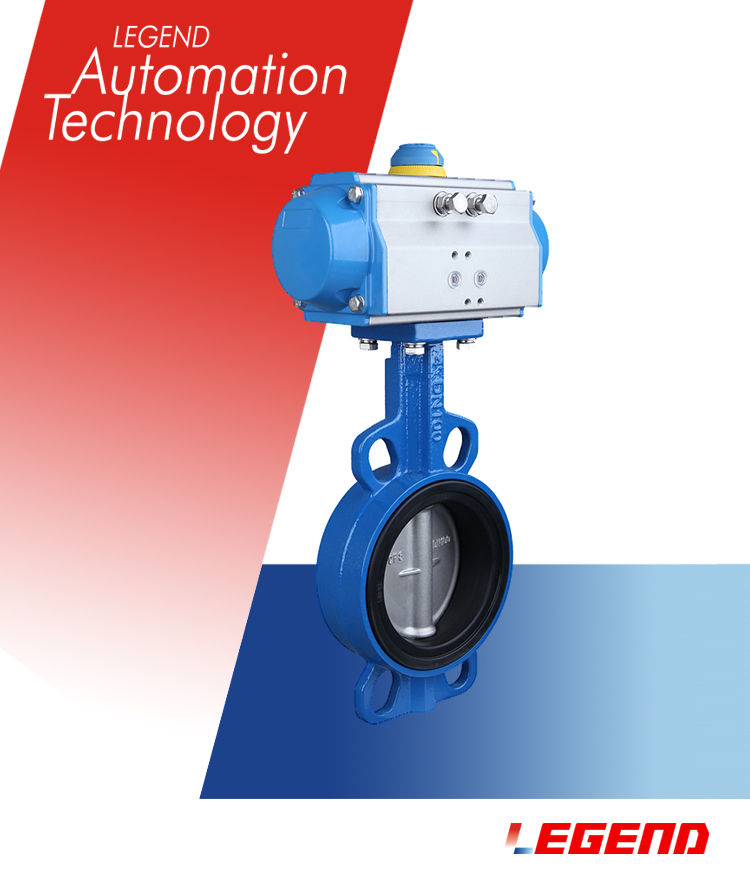

氣動蝶閥-軟密封蝶閥

氣動軟密封蝶閥 產品概述

氣動軟密封蝶閥是工業管道中應用常用的閥門品種之一。氣動軟密封蝶閥體積小、用料少、重量輕、口徑越大相對其他閥更經濟實惠。氣動執行器旋轉90°即可快速啟閉，操作簡單。同時該閥門具有良好的流體控制特性。氣動對夾軟密封蝶閥處于完全開啟位置時，蝶板厚度是介質流經閥體時唯1的阻力，因此通過該閥門所產生的壓力降很小，當開啟度在大約15°Zhi70°之間時，又能進行靈敏的流量控制，因此大口徑的流量調節，蝶閥具有較大的優勢。不適用于溫度偏高的工藝介質中。

1、密封閥座水線條設計，閥板密封面平面設計，徹底避免氣動閥因長時間不開而造成的卡位現象。

2、氣動蝶閥閥板上下中孔處，采用球型摩擦面設計，扭矩更小，密封性更好。

3、閥座無靠背設計，扭矩更輕，也方便用戶自行更換閥座。

4、法蘭對夾孔連接適用多種標準。

氣動軟密封蝶閥 技術參數

氣動軟密封蝶閥 執行器參數

氣動蝶閥采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，An全可靠；大口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

氣動軟密封蝶閥 零件材料

氣動軟密封蝶閥 性能規范

氣動軟密封蝶閥 設計標準

氣動軟密封蝶閥 密封材料和適用溫度
