電動閥門的常見接線方式

電動閥包括電動法蘭球閥，電動螺紋球閥，電動對夾蝶閥，電動法蘭蝶閥，電動卡箍蝶閥，電動卡箍球閥，電動法蘭閘閥，電動法蘭截止閥，電動刀閘閥等，電動閥門分為開關型和調節型，開關型的原理就是通電開到位，通電關到位。調節閥的原理是輸入4-20MA或是0-10V的電流信號來調節閥門開度的大小。電動閥門是由電動執行器和閥體組成的，有很多客戶不知道電動閥的接線方式，下面就為大家詳細的講解一下。

六線制電動閥所配精小型電動執行器分為開關式和調節式，并由驅動開關控制和信號反饋控制組成。

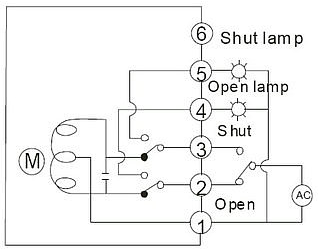

開關式六線制電動閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制；

工作原理：

1、2接通時，閥門打開，同時保持4、5形成回路，反饋電動閥開到位信號；

1、3接通時，閥門關閉，同時保持4、6形成回路，反饋電動閥關到位信號。

調節式六線制電動閥的六個接線端子功能為：

1、2為電動驅動控制，可接AC220V或DC24V電源電壓（如需380V電壓則另外說明），

3、4為輸入信號控制，可接收4-20mA電流信號或0-10V電壓信號

5、6為輸出信號反饋控制，可相應的反饋4-20mA電流信號或0-10V電壓信號，便于遠程操作控制

電動閥通常由電動執行機構和閥門組成。電動閥使用電能作為動力來通過電動執行機構來驅動閥門，實現閥門的開關動作。從而達到對管道介質的開關目的。電磁閥是電動閥的一個種類；是利用電磁線圈產生的磁場來拉動閥芯，從而改變閥體的通斷，線圈斷電，閥芯就依靠彈簧的壓力退回。
