法蘭式與對夾式電動蝶閥的結構與選擇指南

法蘭式電動蝶閥和對夾式電動蝶閥是工業管道中常見的兩種電動蝶閥類型。它們在結構、安裝方式、適用場景等方面存在一定差異。以下是它們的詳細比較與選擇指南：

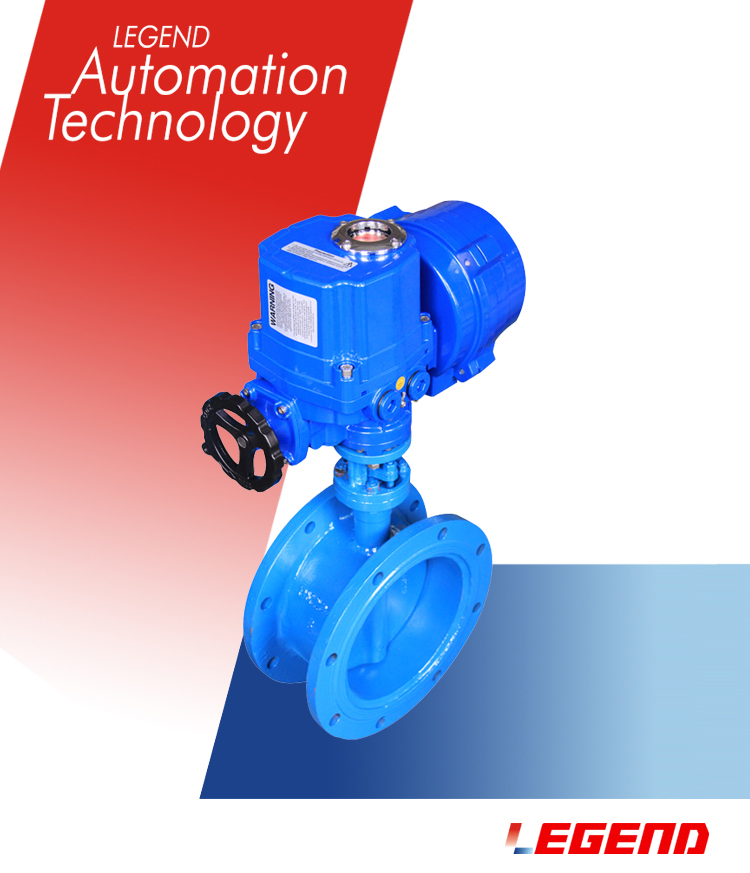

一、法蘭式電動蝶閥

1. 結構特點

法蘭連接：法蘭式電動蝶閥采用法蘭連接方式，閥體兩端有法蘭，用螺栓將閥門固定在管道上。

密封結構：通常配備密封圈或密封墊片，提供可靠的密封性。

電動執行：電動執行可控制閥門的開關及調節，適用于自動化控制系統。

2. 優缺點

優點：

連接穩固：法蘭連接方式使閥門與管道連接更穩固，適用于較大直徑的管道。

密封性能好：法蘭式蝶閥通常具有較好的密封性能，適合需要嚴格密封的場合。

承受壓力大：法蘭連接可以承受較高的壓力，適用于高壓系統。

缺點：

安裝空間要求高：由于法蘭式蝶閥需要法蘭的空間，安裝空間要求較大。

維護困難：法蘭式蝶閥的拆裝可能需要拆除法蘭螺栓，維護較為復雜。

3. 適用場景

高壓或高溫的管道系統。

需要較高密封性能的場合。

大直徑管道和重型設備。

二、對夾式電動蝶閥

1. 結構特點

對夾連接：對夾式電動蝶閥采用對夾連接方式，即閥門的兩側沒有法蘭，而是直接夾在管道之間，通過螺栓固定。

密封結構：對夾式蝶閥也配備密封圈，提供良好的密封性能。

電動執行：電動執行可以控制閥門的開關和調節，適用于自動化控制。

2. 優缺點

優點：

安裝方便：對夾式蝶閥安裝較為簡便，不需要法蘭，對管道的改動較小。

空間占用小：相對于法蘭式蝶閥，對夾式蝶閥的結構更緊湊，占用空間小。

維護較簡單：閥門的拆卸和維護較為簡便，通常只需松開夾緊螺栓。

缺點：

承壓能力較低：對夾式蝶閥的承壓能力相對較低，不適合高壓系統。

密封性能有限：在某些高要求的密封場合，可能不如法蘭式蝶閥表現好。

3. 適用場景

低至中壓的管道系統。

需要節省空間的場合。

維護和安裝要求較高的場合。

三、選擇指南

1. 根據管道壓力和溫度

高壓/高溫環境：選擇法蘭式電動蝶閥。其法蘭連接能夠承受更高的壓力和溫度。

低壓/中溫環境：選擇對夾式電動蝶閥。適用于壓力和溫度要求相對較低的場合。

2. 根據安裝空間

空間緊張：選擇對夾式電動蝶閥。其結構更緊湊，占用空間小。

空間充足：選擇法蘭式電動蝶閥。雖然占用空間較大，但提供更好的密封性和承壓能力。

3. 根據維護需求

維護簡便：選擇對夾式電動蝶閥。其拆卸和維護相對簡單。

長期穩定性：選擇法蘭式電動蝶閥。如果需要長期穩定運行，并且維護不頻繁，可以選擇法蘭式。

4. 根據密封要求

高密封性：選擇法蘭式電動蝶閥。其密封性能通常優于對夾式。

一般密封性：選擇對夾式電動蝶閥。如果密封要求不是特別高，對夾式即可滿足需求。

四、總結

法蘭式電動蝶閥和對夾式電動蝶閥各有其特點和適用場景。法蘭式蝶閥適合高壓、高溫和要求嚴格密封的場合，而對夾式蝶閥適用于低壓、中溫以及空間緊湊的場合。選擇合適的蝶閥類型應根據具體的應用需求、管道壓力、溫度、空間限制以及維護要求來決定。
