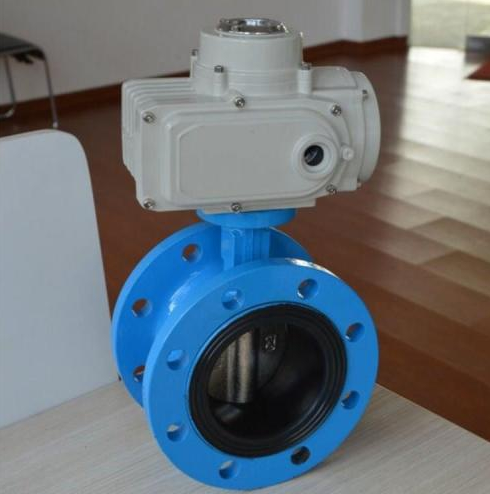

介紹調節電動蝶閥的工作原理

可調電動蝶閥屬于各種電動閥和電動球閥。電動蝶閥該產品可用做管道系統的切斷閥，控制閥和止回閥。附帶手動控制裝置，一旦出現電源故障，可以臨時用手動操作，不Zhi于影響使用。廣泛用于紡織、電站、石油化工、供熱制冷、制藥、造船、冶金、輕工、環保等領域。

電動蝶閥屬于電動閥門和電動調節閥中的一個品種。電動蝶閥連接方式主要有：法蘭式和對夾式；電動蝶閥密封形式主要有：橡膠密封和金屬密封。電動蝶閥通過電源信號來控制蝶閥的開關。主要連接方式有法蘭式和卡箍式。該蝶閥結構簡單，體積小，重量輕，只由少數幾個部件組成。它只需旋轉90圈就可以快速開關。操作方便。同時，可調電動蝶閥具有良好的流體控制特性。它是工業自動化控制領域的一個重要執行單元。

可調電動蝶閥由AC220V電源供電，接收工業自動化控制系統4～20mA的預置參數，完成調節動作。主要適用于各種工業自動化管道的流量、壓力、溫度控制。

使用可調式電動蝶閥

調節電動蝶閥廣泛應用于石油、化工、造紙、冶金、污水處理等氣體、蒸汽、液體輸送管道中介質的調節。

調節電動蝶閥的主要技術參數

公稱通徑DN（mm）：50-1200

標稱壓力：0.6、1.6、2.5 mpa

連接形式：法蘭類型，對夾類型

閥板形式：垂直板

流量特性：近似快速開啟

動作范圍：0Zhi90

泄漏：10-4，軟密封：按GB/T 4213-92規定的kv值零泄漏。

基本錯誤：2.5％

回差：2.5%

死區：1%（可調）

可調范圍：50:1

配置執行機構：可配置PSQ、HQ、UNIC、361 RS、HR等系列角行程電動執行機構。

控制方式：開關位置燈（開關二位控制），智能調節（4~20mA模擬信號控制）
